铁镍合金4J33
4J33是一种定膨胀封接铁镍钴合金
主要用途：
与95%Al203等陶瓷进行匹配封接
在-60- +600℃范围内具有与95%AL203陶瓷相近的线热膨胀系数
供货形式： 棒材，板材，带材，丝材，管材
国外相同牌号对照表
化学成分
力学性能/抗拉强度 （丝材）
力学性能/抗拉强度（带材）
硬度
平均膨胀系数
线热膨胀
供货形式
4J33是结合我国的陶瓷特点研制的陶瓷封接合金。合金在-60℃～600℃温度范围内具有与95%Al2O3陶瓷相近的线膨胀系数。主要用于和陶瓷进行匹配封接，是电真空工业中重要的封接结构材料。
1.1 4J33材料牌号 4J33。
1.2 4J33相近牌号 见表1-1。
表1-1
1.3 4J33材料的技术标准 YB/T 5234-1993《瓷封合金4J33、4J34技术条件》。
1.4 4J33化学成分 见表1-2。
表1-2
在平均线膨胀系数达到标准规定条件下，允许镍、钴含量偏离表1-2规定范围。
1.5 4J33热处理制度 标准规定的膨胀系数及低温***稳定性的性能检验试样，在保护气氛或真空中加热到900℃±20℃,保温1h，以不大于5℃/min速度冷至200℃以下出炉。
1.6 4J33品种规格与供应状态 品种有丝、管、板、带和棒材。
1.7 4J33熔炼与铸造工艺 用非真空感应炉、真空感应炉或电弧炉熔炼。
1.8 4J33应用概况与特殊要求 该合金经航空工厂长期使用，性能稳定。主要用于电真空元件与Al2O3陶瓷封接。制造大型电子管和磁控管的电极、引出盘和引出线。在使用中应使选用的陶瓷与合金的膨胀系数相匹配。当选用合金时，应根据使用温度严格检验低温***稳定性。在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。
二、4J33物理及化学性能
2.1 4J33热性能
2.1.1 4J33熔化温度范围 该合金溶化温度约为1450℃[1,2]。
2.1.2 4J33热导率 4J33合金热导率λ=17.6W/(m•℃)[1,2]。
2.1.3 4J33线膨胀系数 标准规定的合金平均线膨胀系数见表2-1。

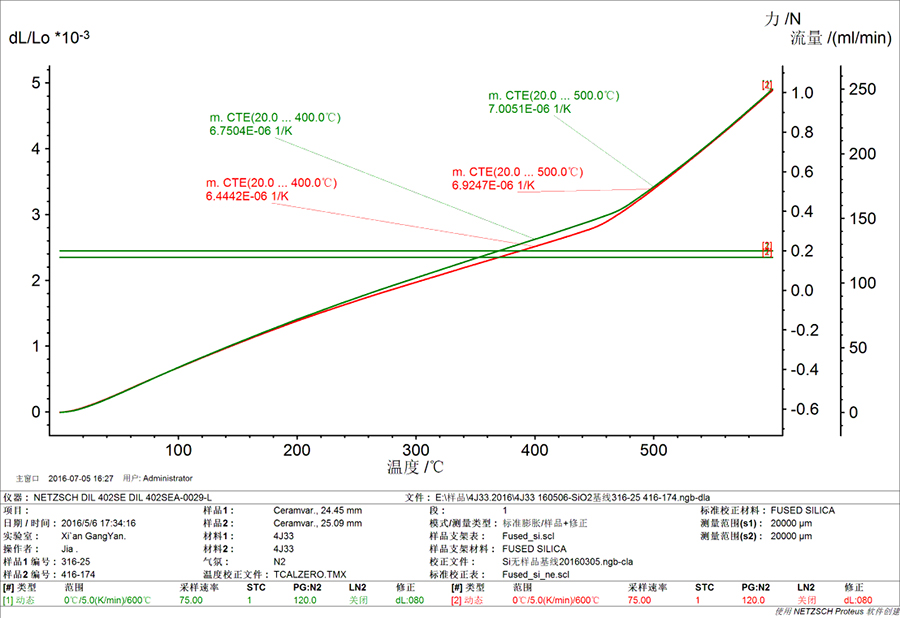

该合金的平均线膨胀系数见表2-2。4J33合金的膨胀曲线见图2-1。
表2-1 表2-2
2.2 4J33密度 ρ=8.27g/cm3[1,4]。
2.3 4J33电性能
2.3.1 4J33电阻率 ρ=0.46μΩ·m[1,4]。
2.3.2 4J33电阻温度系数 见表2-4。
表2-4
2.4 4J33磁性能
2.4.1 4J33居里点 Tc=440℃[1,2]。
2.4.2 4J33合金的磁性能 见表2-6。
表2-6
在4000A/m下，剩余磁感应强度Br=1.06T,矫顽力Hc=63.2A/m[1,2]。
2.5 4J33化学性能 该合金在大气、淡水和海水中具有较好的耐腐蚀性。
三、4J33力学性能
3.1 4J33技术标准规定的性能
3.1.1 4J33硬度 深冲态带材的硬度应符合表3-1的规定。厚度不大于0.2mm的带材不做硬度检验。
表3-1
3.1.2 4J33抗拉强度 丝材和带材的抗拉强度应符合表3-2的规定。
表3-2
3.2 4J33室温及各种温度下的力学性能
3.2.1 4J33硬度 合金带材（退火态）硬度见表3-3。
3.2.2 4J33拉伸性能 合金（退火态）在室温的拉伸性能见表3-3。
表3-3
3.3 4J33持久和蠕变性能
3.4 4J33疲劳性能
3.5 4J33弹性性能 弹性模量E=139GPa。
四、4J33***结构
4.1 4J33相变温度 4J34合金 γ→α相变温度在-80℃以下。4J33较4J34***稳定。
4.2 4J33时间-温度-***转变曲线
4.3 4J33合金***结构 该合金的***为单相奥氏体。按1.5规定的热处理制度处理后，4J34再经-78.5℃下冷冻，不应出现马氏体***。
当合金成分不当时，在常温或低温下将发生不同程度的奥氏体(γ)向针状马氏体(α)转变。相变时伴随着体积膨胀效应。合金的膨胀系数相应***，致使封接件的内应力剧增，甚至造成部分损坏。影响合金低温***稳定性的主要因素是合金的化学成分。从Fe-Ni-Co三元相图中可以看到，镍是稳定奥氏体(γ)相的主要元素，镍含量偏高有利于γ相的稳定。随合金总变形率增加其***愈趋向稳定。合金的成分偏析也可能造成局部区域的γ→α相变。此外，晶粒粗大也会促进γ→α相变[2,5,6]。
4.4 4J33晶粒度 标准规定，深冲态带材的晶粒度应不小于7级，小于7级的晶粒不得超过面积的10%。对厚度小于0.13mm的带材，估计平均晶粒度时，沿带材厚度方向晶粒个数应不少于8个。
冷应变率为60%～70%的1mm厚4J33带材，在表4-1所示温度下退火，空冷后，按YB 027－1992附录A进行晶粒度评级，结果见表4-1。
表4-1
五、4J33工艺性能与要求
5.1 4J33成形性能 该合金具有良好的冷、热加工性能，可制成各种复杂形状的零件。但应避免在含硫的气氛中加热。在冷加工时，带材的冷应变率大于70%，退火后会引起塑性各向异性。应变率在10%～15%内，合金在退火时会导致晶粒急剧长大，也将产生合金的塑性各向异性。应变率为60%～65%，晶粒度7～8.5级时，其塑性各向异性***。
5.2 4J33焊接性能 该合金可采用钎焊、熔焊、电阻焊等方法与铜、钢、镍等金属焊接。当合金中锆含量大于0.06%时，将影响板材的***弧焊焊接质量，甚至使焊缝开裂。
该合金的零件在与陶瓷封接前，应进行退火、清洗、镀镍，然后与金属化后再镀镍的陶瓷件用银焊封接。
5.3 4J33零件热处理工艺 热处理可分为：消除应力退火、中间退火。
(1)消除应力退火 为消除零件在机械加工后的残存应力，要进行消除应力退火：470～540℃，保温1～2h，炉冷或空冷。
(2)中间退火 为消除合金在冷轧、冷拔、冷冲压过程引起的加工硬化现象，以利于继续加工。工件需在干氢、分解氨或真空中加热到750～900℃，保温15min～1h，然后炉冷、空冷或水淬。
该合金不能用热处理硬化。
5.4 4J33表面处理工艺 表面处理可用喷砂、抛光、酸洗。该合金具有良好的电镀性能，表面能镀金、银、镍、铬等金属。
5.5 4J33切削加工与磨削性能 该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具，低速切削加工。切削时可使用冷却剂。该合金磨削性能良好。
